Феномен Blynk и его альтернативы. Мигание встроенным на плату Arduino светодиодом Blink проекты

Еэспэшники — вливайтесь в ряды блинкеров!
Сегодня мы за 5 минут настроим управление ESP8266 с вашего смартфона (iOS или Android) с помощью нового облачного сервиса Blink . Видео и подробности под катом.

Установите приложение Blynk на смартфон

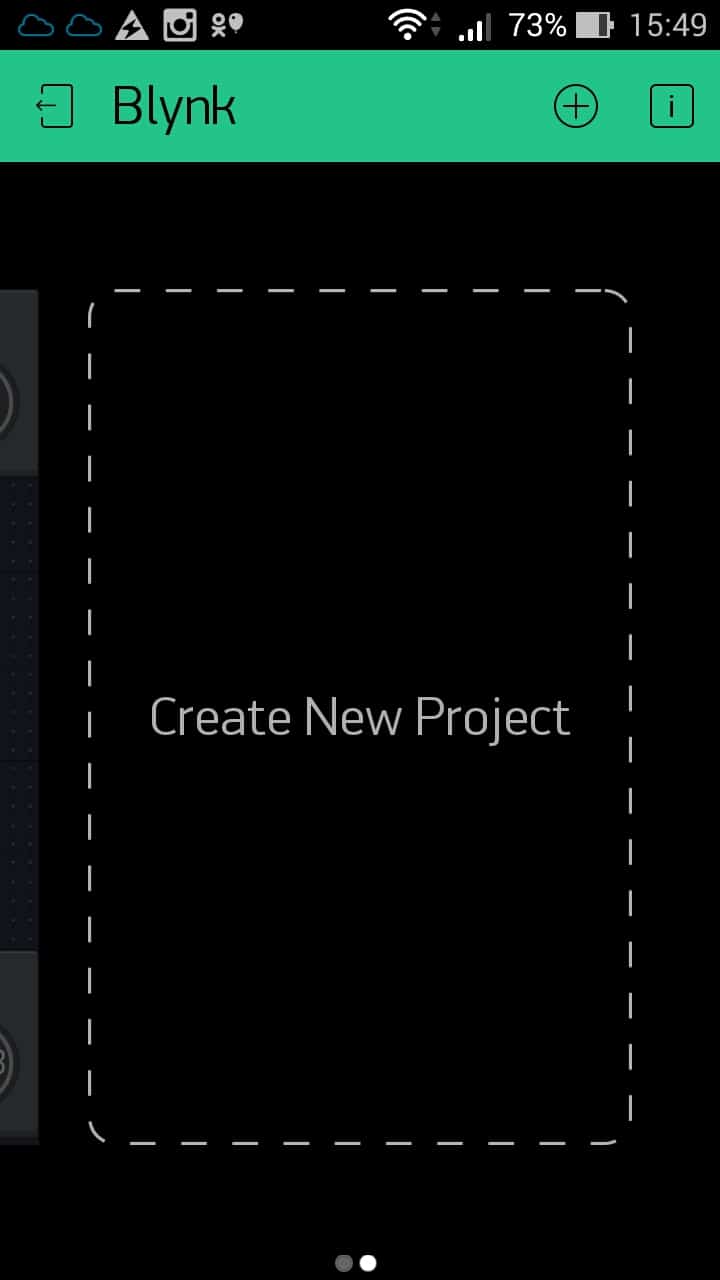

Зарегистрируйтесь в приложении и создайте новый проект.

Введите название проекта, например ESP8266 . В поле Hardware Model выберите ESP8266 . (надеюсь, что вы заметите впечатляющий список поддерживаемого оборудования) Автоматически сгенерированный Auth Token отправьте на свой почтовый ящик.

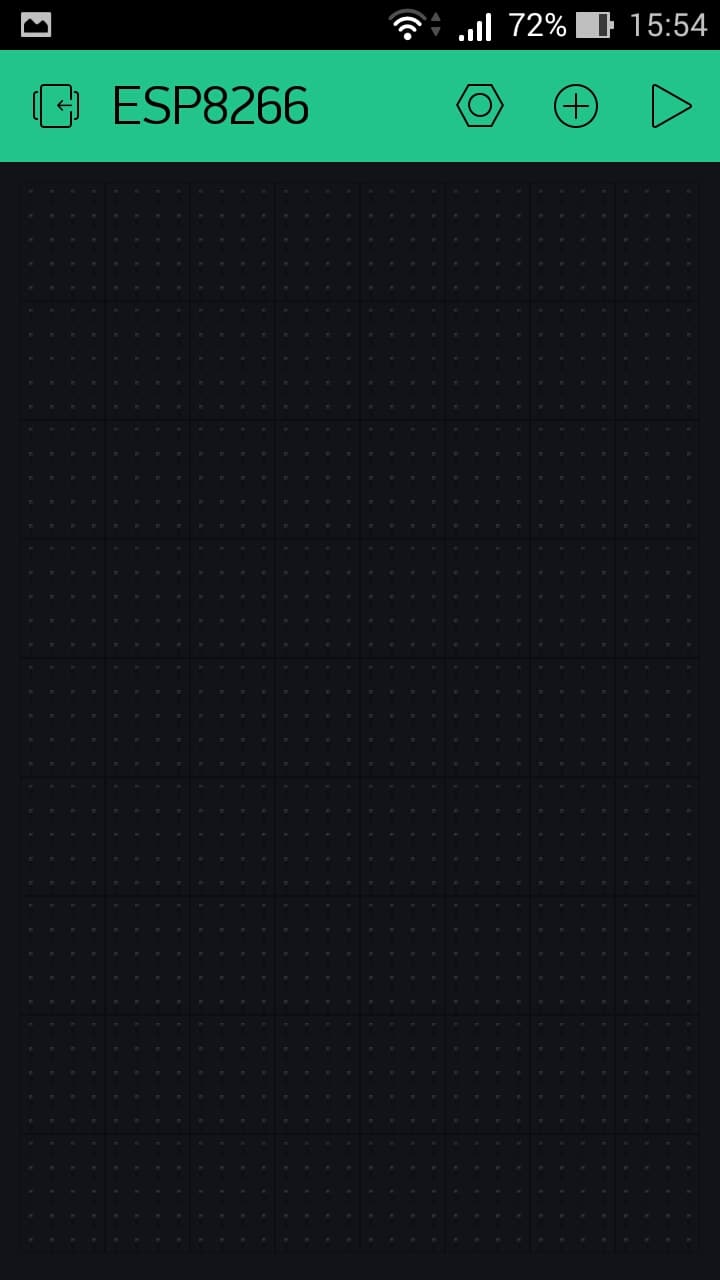

После нажатия на кнопку Create вам станет доступно пустое поле для проектирования UI вашей панели управления ESP8266.

Жмете на плюсик вверху справа — появится панель инструментов Widget Box для добавления виджетов на вашу панель управления. Стоит заметить, что список виджетов еще будет пополняться.

Для пробы выберем тип виджета Button — этот виджет сразу добавится на вашу панель. Отредактируйте его одним прикосновением. Название можно не заполнять, чуть правее можно выбрать цвет индикатора, в поле OUTPUT PIN выберите справа Digital , а слева любой свободный пин GPIO . Ниже переключите тип кнопки на Switch .

Далее установите библиотеку Blynk в Arduino IDE. В этом вам поможет официальная инструкция . Также можете взять библиотеку самую последнюю версию прямо из репозитария и установить вручную. Далее выбираем пример ESP8266_Standalone и прописываем в нем Auth Token , который мы получили по почте, SSID и пароль вашей WiFi сети. Компилируем и заливаем скетч в ESP8266.

Вот, собственно, и все.

Возвращаемся к нашему приложению на смартфоне, жмем маленький треугольничек, похожий на кнопку Play, в верхнем правом углу и переходим из режима редактирования проекта в режим управления ESP8266 и жмем созданные нами кнопочки и мигаем светодиодами, как на видео в начале статьи.

На этом уроке Вы научитесь программировать свою плату Arduino на примере мигания встроенным светодиодом.

Необходимые элементы

Для данного примера Вам понадобится плата Arduino (в данном случае – Arduino Uno R3 , но Вы сможете проработать данный пример, имея в наличии и другую плату) и кабель USB (типа A (4х12 мм) – B (7х8 мм) – более подробно можно почитать на Вики).

Что такое ” L” светодиод

На Arduino Uno присутствуют ряды коннекторов типа мама по бокам платы, которые используются для подключения периферийных электронных устройств или “шилдов” .

Кроме того, на плате присутствует встроенный светодиод (англ. – LED), которым Вы можете управлять с помощью скетчей. Этот встроенный светодиод условно назовем “L” светодиод, как это принято на многих англоязычных ресурсах.

Расположение данного светодиода на плате отмечено на фото снизу.

Загрузка примера “Blink” (мигание) в Arduino IDE

При подключении новой платы к персональному компьютеру, обратите внимание, что светодиод начинает мигать, так как все платы от производителей поступают с уже “залитым” скетчем “Blink ”.

На этом уроке мы перепрограммируем нашу плату, изменив частоту мигания светодиода. Не забудьте настроить оболочку Arduino IDE и выбрать нужный серийный порт, по которому Вы подключили Вашу плату.

Пришло время проверить Ваше подключение и запрограммировать плату.

В оболочке Arduino IDE существует большая коллекция скетчей, которые уже готовы к использованию. Среди них находится и пример, который заставляет мигать “L” светодиод.

Откройте пример “Blink”, который находится в пункте меню File – Examples – 01.Basics

После открытия, расширьте окно оболочки Arduino IDE, чтобы Вы могли весь скетч в одно окне.

Скетчи из примеров, включенные в Arduino IDE предусматривают режим “только чтение” (“read only”). То есть, загрузить их на плату Вы сможете, но после изменения кода, Вы не сможете их сохранить в том же файле.

Мы будем изменять скетч, так что в первую очередь Вам необходимо сохранить собственную копию, которую Вы сможете изменять.

Вы сохранили копию скетча “Blink” в Вашей библиотеке. Теперь открыть этот файл Вы можете в любой момент, перейдя по вкладке File – Scetchbook.

Загрузка примера “Blink” (мигание) на плату

Подключите свою плату Arduino к компьютеру с помощью USB и проверьте тип платы (“Board type”) и серийный порт (“Serial Port”), по которому она подключена.

Текущие настройки отображаются внизу окна оболочки Arduino IDE

Кликните на кнопку “Загрузить” (“Upload”)

Во время загрузки в нижней части окна IDE появятся ползунок загрузки и сообщения. Вначале появляется фраза “Компилирование” (“Compiling scetch..”), что означает процесс конвертирования Вашего скетча в формат, подходящий для загрузки на плату Arduino.

В конце статус сменится на ”Загрузка завершена” (“Done uploading”). В сообщении, которое появится в текстовой строке отобразится информация о том, что загруженный скетч занимает 1,084 байта из 32,256 доступных.

Иногда при компиляции у Вас может возникнуть подобная ошибка:

Причин может быть несколько: Вы не подключили плату к компьютеру; Вы не установили необходимые драйвера; Вы выбрали некорректный серийный порт.

Пояснения к скетчу “Blink”

Ниже представлен код скетча “Blink”.

Turns on an LED on for one second, then off for one second, repeatedly.

This example code is in the public domain.

// Pin 13 has an LED connected on most Arduino boards.

// give it a name:

pinMode(led, OUTPUT);

delay(1000); // wait for a second

Первое, на что стоит обратить внимание: в данном скетче множество “комментариев”. Обратите внимание, что комментарии не являются инструкцией по работе программы. Это исключительно пояснения отдельных функций и задач, которые выполняются на определенном этапе кода. Это не обязательная часть кода. Все между символами /* и */ в верхней части скетча – это комментарии, в которых описаны задачи программы. Так же есть комментарии, которые ограничиваются одной строкой. Они начинаются с символов // и заканчиваются по умолчанию в конце строки. Первая важная, по сути, часть данного кода это строка:

В комментариях над строкой указано, что мы присваиваем имя пину, к которому подключен светодиод. На большинстве плат Arduino это будет 13 пин. Дальше используется функция “Setup”. Опять-таки, в комментариях указано, что функция срабатывает после нажатия кнопки “reset”. Также эта функция срабатывает, когда плата перезагрузится по каким-либо другим причинам. Например, подача питания или после загрузки скетча.

// the setup routine runs once when you press reset:

// initialize the digital pin as an output.

pinMode(led, OUTPUT);

Каждый скетч Arduino обязан включать в себя функцию “setup” и часть, в которую вы можете добавлять собственные инструкции, заключенные между { }. В нашем примере в функции присутствует только одна команда, в которой указано, что пин, который мы используем, настраивается на “вывод” (“Output”). Также обязательным для любого скетча является функция цикла “Loop”. В отличие от функции “Setup ”, которая отрабатывает один раз после перезагрузки, функция “Loop” после окончания работы команд, вновь запустится.

// the loop routine runs over and over again forever:

digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level)

delay(1000); // wait for a second

digitalWrite(led, LOW); // turn the LED off by making the voltage LOW

delay(1000); // wait for a second

В теле функции “Loop” светодиод включается (HIGH), данное значение задерживается на 1000 миллисекунд (1 секунда), светодиод отключается (LOW) и остается выключенным на 1 секунду, после чего цикл повторится.

Изменение частоты мигания светодиода

Для того, чтобы обеспечить более частое мигание светодиода, необходимо изменить параметр, указываемый в скобках () в команде “delay ”.

Как уже было указано, период задержки указывается в миллисекундах. То есть, для того, чтобы заставить светодиод мигать в два раза чаще, необходимо изменить значение с 1000 на 500. В результате, пауза между включением/выключением светодиода составит половину секунды и светодиод будет мигать быстрее.

Для проверки, не забудьте загрузить измененный скетч на плату Arduino.

В этой статье мы сделали попытку собрать в одном месте ссылки на все самые популярные библиотеки Ардуино, а также подготовили подборку наиболее популярных библиотек. Рано или поздно, любой ардуинщик сталкивается с необходимостью использования той или иной библиотеки. Ведь использование готового кода сильно сокращает время на программирование. Надеемся, что собранные в одном месте и снабженные ссылками для скачивания и короткими примерами использования, сведения о популярных библиотеках помогут вам в ваших проектах.

Библиотека ардуино – это некий программный код, хранящийся не в скетче, а во внешних файлах, которые можно подключить к вашему проекту. В библиотеке хранятся различные методы и структуры данных, которые нужны для упрощения работы с датчиками, индикаторами, модулями и другими компонентами. Использование готовых программ существенно упрощает работу над проектами, потому что можно сосредоточиться на основной логике, не тратя время на множество мелочей.

Сегодня создано огромное количество библиотек, которые можно легко найти и скачать в интернете. Подавляющее большинство библиотек распространяются по свободной лицензии, поэтому необходимости в поиске “пиратских” версий нет. Главное, это научиться .

Стандартные библиотеки Ардуино

Начать знакомство с библиотеками лучше с официального сайта, на котором можно найти внушительный список стандартных модулей и ссылки на официальные библиотеки партнеров.

Список встроенных библиотек (они поставляются вместе с дистрибутивом Arduino IDE):

EEPROM
Ethernet / Ethernet 2
Firmata
LiquidCrystal
Servo
SoftwareSerial
Stepper

Подборка библиотек в одном архиве

Если у вас нет времени на детальный анализ множества сайтов и вы хотите скачать все необходимое для работы с внешними устройствами Ардуино в одном архиве, мы подготовили список 40 самых популярных библиотек. Просто и распакуйте его содержимое (папку libraries) в папку Arduino.

Библиотеки для экранов, индикаторов и дисплеев

Библиотека I2C

Библиотека, предназначенная для работы периферийного устройства по протоколу I2C.

Пример использования:

#ifndef I2C_MASTER_H

#define I2C_MASTER_H

void I2C_init (void) – создание объекта, настройка на правильную частоту для шины.

uint8_t I2C_start () – установка соединения с новым устройством.

uint8_t I2C_write() – запись данных на текущее устройство.

uint8_t I2C_read_ack() – считывание байта с устройства, запрос следующего байта.

Библиотека LiquidCrystal

Стандартная библиотека, установленная в Arduino IDE. Предназначена для управления жидкокристаллическими дисплеями LCD.

Пример использования:

#include . Также, чтобы не ошибиться при написании, можно подключить через меню Sketch – Import Library – LiquidCrystal.

Конструктор класса – LiquidCristal(…). Аргументами являются rs, rw, en, do…d7. Первые 3 соответствую выводам сигналов RS, RW и Enable. Выводы d соответствуют номерам шин данных, к которым подключен дисплей.

void begin(cols, rows) – метод, который инициализирует интерфейс дисплея. Аргументами являются количество знаков в строке (cols) и число строк (rows). Этот метод должен задаваться первым.

void createChar(num, data) – метод, необходимый для создания пользовательских символов.

Библиотека UTFT

Стандартная библиотека, необходимая для работы Ардуино с TFT экранами разных типов. Все поддерживаемые дисплеи представлены в сопроводительном документе с библиотекой.

Пример использования:

#include

UTFT(); – создание экземпляра UTFT.

textRus(char*st, int x, int y); – метод, позволяющий выводить строку из указателя. Например, char *dht = “Температура,С”;

textRus(string st, int x, int y); – вывод строки с указанием в параметре. Например, g.textRus(“Температура, С”, 0, 20);

Библиотека LedControl

Позволяет управлять семисегментными дисплеями, объединять массив из светодиодов в одну матрицу.

Пример использования:

#include “ds3231.h”

DS3231 Clock(SDA, SCL); – создание объекта DS3231, подключение к линии тактирования и линии данных.

getTime(); – считывание даты и времени с часов.

setDate(date, mon, year); – установка даты.

Системные библиотеки ардуино

Библиотека EEPROM

Стандартная библиотека. Предназначена для работы с энергонезависимой памятью (запись данных, их чтение).

Пример использования:

#include

EEPROM.read(); – создание объекта, считывание байта по адресу из энергонезависимой памяти.

EEPROM.write(address, value)– запись байта в энергонезависимую память.

EEPROM.put() – запись строк чисел с плавающей запятой.

EEPROM.get() – чтение строк и чисел с плавающей запятой.

#include < DHT.h>

DHT dht(DHTPIN, DHT11); – инициализирует датчик (в данном случае DHT11).

dht.begin(); – запуск датчика.

float t = dht.readTemperature(); – считывание текущего значения температуры в градусах Цельсия.

Библиотека DallasTemperature

Предназначается для работы с датчиками Dallas. Работает совместно с библиотекой OneWire.

#include

DallasTemperature dallasSensors(&oneWire); – передача объекта oneWire для работы с датчиком.

положить ее в регистр.

Требуется для работы с датчиком атмосферного давления BMP280.

Пример использования:

#include

BMP280_CHIPID – создание экземпляра, указание его адреса.

getTemperature(float *temp); – получение измеренной температуры.

getPressure(float *pressure); – получение измеренного значения давления.

Библиотека BMP085

Требуется для работы с датчиком давления BMP085.

Пример использования:

#include

Adafruit_BMP085 bmp; – создание экземпляра BMP085.

dps.init(MODE_ULTRA_HIGHRES, 25000, true); – измерение давления, аргумент 25000 – высота над уровнем моря (в данном случае 250 м. над уровнем моря).

dps.getPressure(&Pressure); – определение давления.

Библиотека FingerPrint

Требуется для работы со сканером отпечатков пальцев.

Пример использования:

#include

MFRC522 mfrc522(SS_PIN, RST_PIN); – создание экземпляра MFRC522, аргументами указаны выходы, к которым подключен модуль.

mfrc522.PCD_Init(); – инициализация MFRC522.

Библиотека Ethershield

Новая версия https://github.com/jcw/ethercard

Требуется для подключения Ардуино к локальной сети или сети интернет. Библиотека больше не поддерживается, более новая версия Ethercard. Также существует стандартная библиотека Ethernet.

Пример использования:

#include «EtherShield.h»

#include

EtherShield es = EtherShield (); – подготовка веб-страницы

ether.begin(sizeof Ethernet::buffer, mymac,); – начало работы, аргументы – адрес Mac и номер порта, к которому подключен выход CS.

Библиотека Nrf24l01

Требуется для работы с RF24-радиомодулем.

Пример использования:

#include “RF24.h”

RF24 – Конструктор создает новый экземпляр драйвера. Перед тем, как использовать, нужно создать экземпляр и указать пины, к которым подключен чип (_cepin: контакт модуля Enable, cspin: контакт модуля Select).

Begin – начало работы чипа.

setChannel – каналы для связи RF.

setPayloadSize – установка фиксированного размера передачи.

getPayloadSize – получение фиксированного размера.

Библиотека TinyGPS

Требуется для чтения сообщений GPGGA и GPRMC. Помогает считывать данные о положении, дате, времени, высоте и других параметрах.

Пример использования:

#include

TinyGPS gps; – создание экземпляра TinyGPS.

encode () – подача на объект последовательных данных по одному символу.

gps.stats() – метод статистики. Показывает, получены корректные данные или нет.

Библиотеки в Arduino IDE

Среди всего разнообразия библиотек можно выделить 3 основных группы:

Встроенные – это библиотеки, изначально установленные в среде Arduino IDE. Их не нужно скачивать и устанавливать дополнительно, они доступны для использования в программе сразу после запуска среды разработки.
Дополнительные – это библиотеки, которые нужно самостоятельно скачивать устанавливать. Обычно такой вид библиотек разрабатывает производитель датчиков, сенсоров и других компонентов для облегчения работы с ардуино.
Зависимые библиотеки – устанавливаются как помощник дополнительной библиотеки, отдельно от нее не работает.

Самым простым способом работы с библиотеками в ардуино является использование встроенных возможностей среды разработки Arduino IDE. Об этом мы поговорим в отдельной статье.
